向日葵视频色板是电源电路里最特别的器件.特别在AC/DCconverter里,Y向日葵视频色板对抑制共模干扰有很大的作用.Y向日葵视频色板的分级:一般Y向日葵视频色板分为Y1, Y2, Y3，Y4, 主要差别在于: 1. Y1耐高压大于8 kV, 2. Y2耐高压大于5 kV, 3. Y3耐高压 n/a 4. Y4耐高压大于2.5 kV。.目前AC/DCconverter里常用的是Y1和Y2，Y1可以耐4KVAC，Y2可以耐1.5KVAC~3000VAC。

Y向日葵视频色板的位置:Y向日葵视频色板通常可放在

1输入端,和共模电感形成滤波器,L和N分别对PE加.

2储能大向日葵视频色板正负端对PE加.

3输出端对PE加.

4变压器原副边跨接.通常小功率电源就会单采用第4种接法,

　　如果是ACDCconverter,就要用贴片Y1向日葵视频色板,因为原副边需要打3KVAC.如果原副边都有对PE的Y向日葵视频色板,注意此时两处Y向日葵视频色板通过PE串联,所以打AC高压的时候,会根据容值来分配电压,所以选取Y向日葵视频色板时要注意这个.

　　关于漏电流:Y向日葵视频色板到底能取多大?通常由漏电流限制.漏电流的意思是,当外壳接地不良的时候,火线电压会通过Y向日葵视频色板和人体对大地形成漏电流.假设人体没有阻抗,漏电流的大小也就是火线电压除于Y向日葵视频色板的阻抗.假如,输入为300VAC,大概每10n的向日葵视频色板会形成1mA漏电流.但是对于储能向日葵视频色板的正负端,由于经过整流桥,所以即使负端对PE的Y向日葵视频色板都会形成漏电流.漏电流的具体大小,应该由仪器测量.

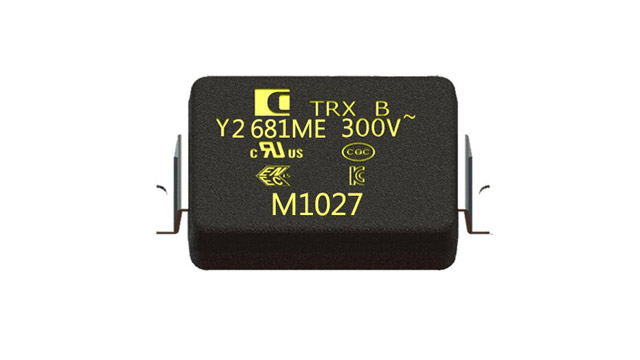

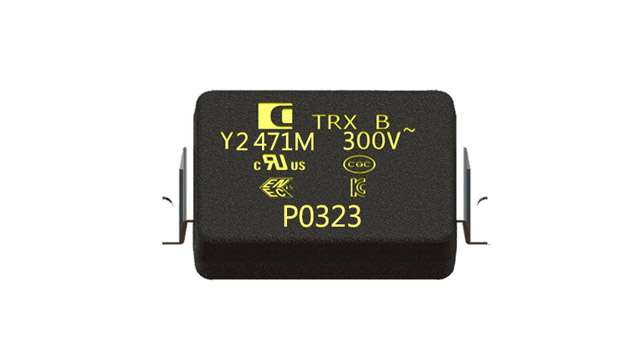

　　其实对于贴片Y2向日葵视频色板与其他等级的贴片Y1向日葵视频色板的区别来说就在于其耐电压以及脚距的不同。简单来说，贴片Y1向日葵视频色板额定电压是400VAC耐压可以达到4000VAC;贴片Y1向日葵视频色板的脚距通常都是10mm;贴片Y2向日葵视频色板额定电压为250VAC耐压可以达到2600VAC;贴片Y2向日葵视频色板的脚距通常都是7.5mm;

　　其次则是两者的绝缘类型不同，贴片Y1向日葵视频色板属于双重绝缘或者说加强绝缘;贴片Y2向日葵视频色板属于基本绝缘或附加绝缘。不仅如此，两者的适用场合以及环境也是不同的，简单来说，贴片Y1向日葵视频色板用于跨接一二次侧;贴片Y2向日葵视频色板用于跨接一次侧对保护大地即FG线;

　　不仅如此，贴片Y2向日葵视频色板不仅绝缘类型不同，而且其体积也不同。而在容量相同的情况下，贴片Y1向日葵视频色板体积要比贴片Y2向日葵视频色板适当大一点。除此之外，Y向日葵视频色板的表示方法，基本上差不多，

贴片Y1向日葵视频色板和贴片Y2向日葵视频色板均是安规Y向日葵视频色板系列

　　因贴片Y1向日葵视频色板与贴片Y2向日葵视频色板额定电压不同;耐压不同;跨接方式不同;绝缘类型不同;使用场合不同，体积大小也有不同等而进行贴片Y1向日葵视频色板、贴片Y2向日葵视频色板这样的区分。
