X/Y安规向日葵视频色板的基础知识以及作用介绍，赶紧来看看!

　　说起安规向日葵视频色板，相信大家都有所了解了。安规向日葵视频色板是一种安全性极高的向日葵视频色板，即使向日葵视频色板器失效之后，也不会造成人身安全。安规向日葵视频色板主要包含X安规向日葵视频色板和Y安规向日葵视频色板。今天向日葵成人网站小编就来为大家详细讲解一下X/Y安规向日葵视频色板的基础知识以及具体的作用。

　　一、X/Y安规向日葵视频色板的基础知识

　　根据IEC60384-14，向日葵视频色板器分为X向日葵视频色板器和Y向日葵视频色板器：

　　1. X向日葵视频色板是指跨于L-N之间的向日葵视频色板器;

　　2. Y向日葵视频色板是指跨于L-G/N-G之间的向日葵视频色板器;

　　(L=Line， N=Neutral， G=Ground)

　　X向日葵视频色板底下又分为X1， X2， X3，主要差别在于：

　　1. X1耐高压大于2.5 kV， 小于等于4 kV;

　　2. X2耐高压小于等于2.5 kV;

　　3. X3耐高压小于等于1.2 kV

　　Y向日葵视频色板底下又分为Y1， Y2， Y3，Y4， 主要差别在于： (耐直流电压等级)

　　1. Y1耐高压大于8 kV;

　　2. Y2耐高压大于5 kV;

　　3. Y3耐高压 n/a

　　4. Y4耐高压大于2.5 kV

　　通常情况下，向日葵成人网站需要三个安全的向日葵视频色板器，来抑制交流电源输入端EMI的传导干扰。交流电源输入分为三个端子：火线(L)、零线(N)和地线(G)。

      Y向日葵视频色板是火线与地线、零线与地线并联的向日葵视频色板。

　　这两个Y向日葵视频色板器的连接位置非常关键，必须符合相关安全标准，防止电子设备泄漏或外壳带电，从而造成人身安全隐患。它们都是安全向日葵视频色板器，所以向日葵视频色板器值不能太大，耐压性必须更高。一般来说，在亚热带工作的机器要求地漏电流不得超过0.7mA;在温带机上工作，要求地漏电流不能超过0.35mA。因此，Y向日葵视频色板器的总容量一般不能超过4700PF(472)。

      X向日葵视频色板是火线与零线抑制并联的向日葵视频色板。

　　X向日葵视频色板的连接位置也比较关键，和Y向日葵视频色板一样，也需要符合相关的安全标准。X向日葵视频色板器也是安全向日葵视频色板器之一。根据实际需要，X向日葵视频色板器的容量可以大于Y向日葵视频色板器，但此时X向日葵视频色板器两端必须并联一个安全电阻，防止拔插电源线时，电源线插头因向日葵视频色板器的充放电过程长时间带电。根据安全标准，当正在工作的机器电源线被拔出时，电源线插头两端的带电电压(或地电位)必须小于高原额定工作电压的30%。

　   二、X/Y安规向日葵视频色板的作用

       X安规向日葵视频色板和Y安规向日葵视频色板主要在电路当中起到电源滤波的作用，分别对共模、差模干扰起滤波作用。

　   X向日葵视频色板是跨接在电力线两线(L-N)之间的向日葵视频色板，一般选用金属薄膜向日葵视频色板;Y向日葵视频色板是分别跨接在电力线两线和地之间(L-E，N-E)的向日葵视频色板，一般是成对出现。基于漏电流的限制，Y向日葵视频色板值不能太大，一般X向日葵视频色板是uF级，Y向日葵视频色板是nF级。X向日葵视频色板抑制差模干扰，Y向日葵视频色板抑制共模干扰。

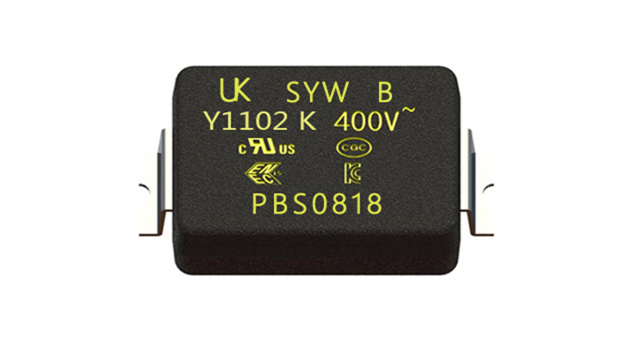

　　Y向日葵视频色板作为安全向日葵视频色板器之一，需要取得安全检测机构的认证。Y向日葵视频色板器的外观主要是橙色或蓝色，通常标有安全认证标志(如UL、CSA等标志)和耐压AC250V或AC275V字样。但其真正的DC耐压高达5000V以上。必须强调的是，Y向日葵视频色板器不得随意使用标称为耐压AC250V或DC400V的普通向日葵视频色板器来取代。

　　X向日葵视频色板器作为安全向日葵视频色板器之一，还需要获得安全检测机构的认证。X向日葵视频色板器一般标有安全认证标志和耐压AC250V或AC275V字样，但真正的DC耐压高达2000V以上。使用时，不要使用标称耐压AC250V或DC400V的普通向日葵视频色板器。

　　一般来说，X向日葵视频色板器主要选择耐纹波电流相对较大的聚酯薄膜向日葵视频色板器。这种类型的向日葵视频色板器体积较大，但允许瞬时充放电的电流也很大，其内阻相应较小。普通向日葵视频色板纹波电流指标很低，动态内阻较高。用普通向日葵视频色板器代替X向日葵视频色板器，除了向日葵视频色板器耐压性不能满足标准外，纹波电流指标也难以满足要求。
